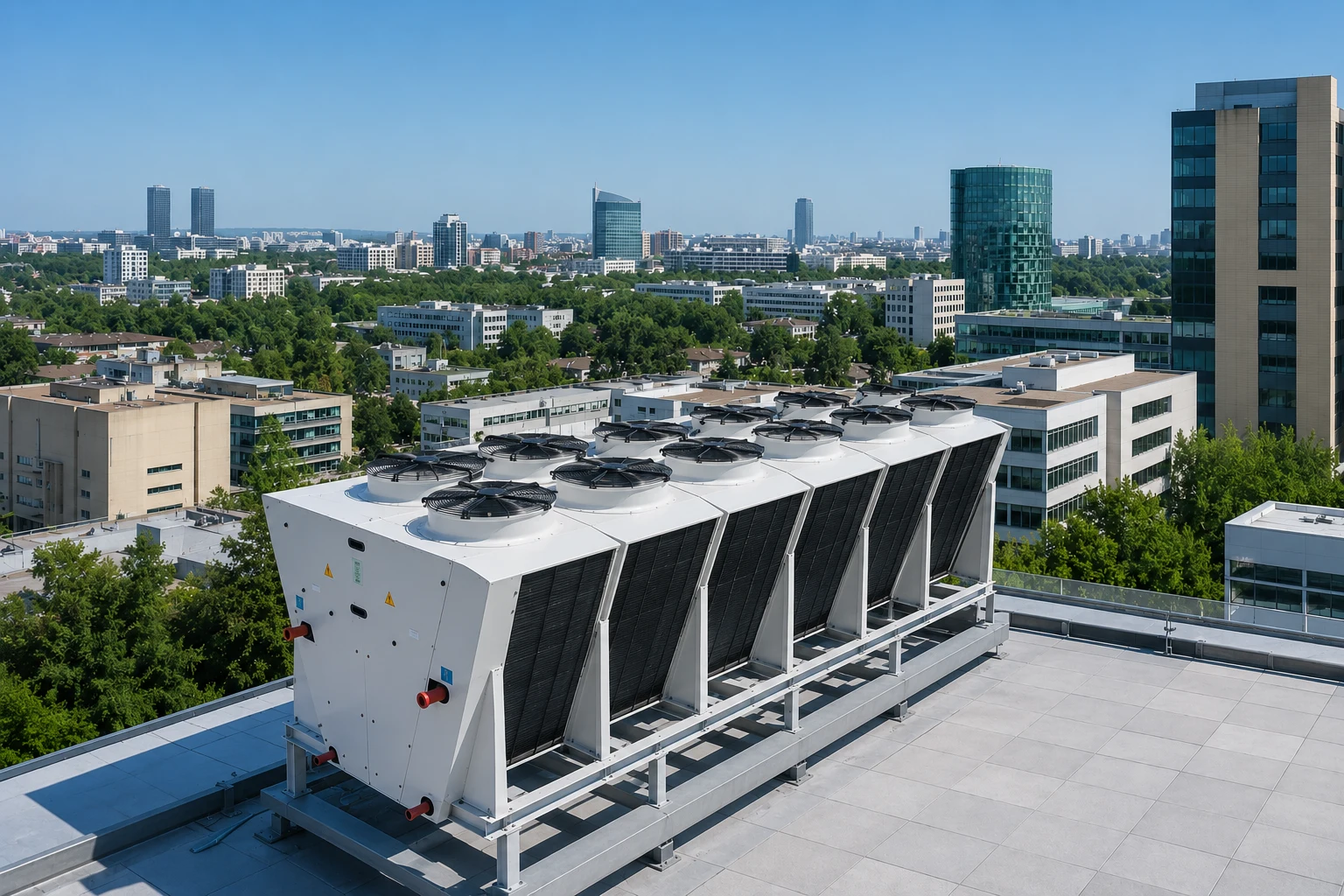

Suhi hladnjak, odnosno **dry cooler**, uređaj je za odvođenje topline iz rashladnog ili tehnološkog sustava u okolni zrak. Osnovna funkcija uređaja je hlađenje radnog medija, najčešće vode ili mješavine vode i glikola, prolaskom kroz izmjenjivač topline preko kojeg ventilatori usmjeravaju vanjski zrak.
Kod **suhe izvedbe** nema izravnog kontakta vode i zraka. Radni medij struji kroz zatvoreni cijevni izmjenjivač, dok se toplina predaje okolnom zraku preko lamela izmjenjivača. Prednost ovakvog sustava je jednostavno održavanje, manja potrošnja vode, manji rizik od kamenca, korozije i mikrobiološkog onečišćenja, te mogućnost rada u zatvorenom hidrauličkom krugu.
Suhi hladnjaci se najčešće koriste za hlađenje kondenzatorske vode, procesne vode, glikolskih krugova, rashladnih agregata, kompresorskih stanica, industrijskih procesa i HVAC sustava. Učinkovitost uređaja ovisi o temperaturi vanjskog zraka, projektnoj temperaturi medija, protoku zraka i protoku radnog medija.
Adijabatski dry cooler predstavlja izvedbu suhog hladnjaka s dodatnim sustavom za predhlađenje ulaznog zraka. U uvjetima povišenih vanjskih temperatura aktivira se adijabatski sustav koji ovlažuje ili orošava zrak prije ulaska u izmjenjivač. Isparavanjem vode snižava se temperatura zraka, čime se povećava rashladni učin uređaja.
Kod adijabatske izvedbe radni medij i dalje ostaje u zatvorenom krugu i ne dolazi u izravan kontakt s vodom za ovlaživanje. Time se zadržavaju glavne prednosti suhog sustava, uz mogućnost postizanja nižih izlaznih temperatura medija u odnosu na klasični suhi hladnjak. Adijabatski sustavi posebno su pogodni kada je potrebno povećati učin hlađenja tijekom ljetnih vršnih opterećenja, a istovremeno ograničiti potrošnju vode u odnosu na klasične rashladne tornjeve.
Rashladni toranj je uređaj za odvođenje topline iz vode u okolinu kombinacijom prijenosa topline i isparavanja dijela vode. Topla voda iz sustava dovodi se u toranj, gdje se raspodjeljuje preko ispune ili izmjenjivačke površine, dok ventilatori osiguravaju strujanje zraka. Dio vode isparava, a preostala voda se hladi i vraća natrag u sustav.
Rashladni tornjevi koriste se kod većih rashladnih sustava, industrijskih procesa, energetskih postrojenja, sustava klimatizacije i hlađenja kondenzatora rashladnih agregata. Zbog korištenja latentne topline isparavanja omogućuju postizanje nižih temperatura vode od suhih hladnjaka, osobito pri visokim vanjskim temperaturama. Potrebno je predvidjeti sustav nadopune vode, odmuljivanje, obradu vode i redovito održavanje radi sprječavanja taloženja kamenca, korozije i mikrobiološkog razvoja.
Kod **otvorenog rashladnog tornja** rashladna voda dolazi u izravan kontakt sa zrakom. Voda se raspršuje ili raspodjeljuje preko ispune tornja, dok zrak prolazi kroz vodeni tok. Hlađenje se ostvaruje isparavanjem manjeg dijela vode i izravnim prijenosom topline između vode i zraka.
Otvoreni rashladni tornjevi imaju visoku energetsku učinkovitost i omogućuju vrlo dobre rashladne učine, ali zahtijevaju stalnu kontrolu kvalitete vode. Budući da je voda u kontaktu s atmosferom, potrebno je osigurati filtraciju, kemijsku obradu vode, kontrolu koncentracije soli, zaštitu od kamenca i korozije te higijensko održavanje sustava.
Kod **zatvorenog rashladnog tornja** radni medij struji kroz zatvoreni cijevni izmjenjivač, dok se vanjska voda raspršuje preko izmjenjivača, a zrak prolazi preko njegove površine. Toplina se iz radnog medija prenosi kroz stijenku izmjenjivača na vodu i zrak, pri čemu se dio raspršene vode isparava i odvodi toplinu u okolinu.
Prednost zatvorenog tornja je što primarni radni medij ostaje odvojen od atmosfere i ne kontaminira se nečistoćama iz zraka. Time se smanjuje mogućnost zaprljanja glavnog sustava, produljuje vijek opreme i pojednostavljuje održavanje primarnog kruga. Zatvoreni tornjevi prikladni su za sustave gdje je važno očuvati kvalitetu radnog medija, primjerice kod industrijskih procesa, rashladnih agregata, glikolskih sustava i osjetljive procesne opreme.
Suhi hladnjaci imaju prednost kada je prioritet manja potrošnja vode, jednostavnije održavanje i zatvoreni hidraulički krug. Njihov rashladni učin izravno ovisi o temperaturi vanjskog zraka, pa su izlazne temperature medija u pravilu više nego kod evaporativnih sustava.
Adijabatski suhi hladnjaci predstavljaju kompromis između suhog hladnjaka i rashladnog tornja. U normalnim uvjetima rade kao suhi hladnjaci, a pri visokim vanjskim temperaturama koriste adijabatsko predhlađenje zraka radi povećanja učina.
Otvoreni rashladni tornjevi omogućuju vrlo učinkovito hlađenje i niže temperature vode, ali zahtijevaju intenzivniju obradu i kontrolu vode jer je rashladna voda u izravnom kontaktu sa zrakom.
Zatvoreni rashladni tornjevi kombiniraju prednosti evaporativnog hlađenja i zatvorenog kruga radnog medija. Pogodni su za sustave u kojima se traži bolja zaštita primarnog medija, uz zadržavanje visokog rashladnog učina.
